EU樹脂型 コンクリート硬化剤 液体乾燥地 コンクリートシール硬化剤

ドライマウンティング樹脂タイプ

乾燥地樹脂型 液体密封硬化器 (コンクリート硬化器) 製造プロセス

液体密封硬化剤

(コンクリート硬化剤)

建設プロセス

一,建設地域を定義する

建設現場は赤と白の安全ロープで隔てられ,対応する入り口と出口に警告標識が貼られ,または吊られなければなりません.大型機器の接続は メンテナンスの作業員や電気工によって完了しなければならない.整備員や電気工は,これらの機器の動作をチェックし,建設機器を適切に配置し,第三者が建設領域に入ることを禁止する必要があります.

二,地面損傷の修復

壊れた地穴を直し,エポキシ樹脂や高強度特殊修理モルタルを使って 壊れた地穴を滑らかにし,圧縮しますそして,地面の平らさを調べるために合金鋼のビットを使用し,ダイヤモンド磨き頭を使用して,地面全体に磨く.

塗装液体密封固化剤

3.1建設道具の準備

硬化床の施工に備える道具には,磨き機,手作業磨き機,工業用真空掃除機,クローム,モップ,バケツ,樹脂磨きディスク,スクーリングパッド,手付きトレーラーとスプレー機.

3.2具体的な施工段階

ステップ 1 地面を片付ける

床をクローバーで掃除するか,水で床を洗ってコンクリートの床を掃除してください. 床の基礎は良くないです.鉄の磨き刃でコンクリートの表面の緩い層を磨き,地面を掃除する必要があります建設前には,新注入されたコンクリートは固化期間を通過し,穴と裂け目がエポキシ樹脂と石英モルタルで修復されなければならない.

ステップ2 砂砂

1"平らな地面がコンクリート床であれば,表面を開くためにダイヤモンドの頭を使うことが一般的に推奨されます (特定の網状の数は,現場またはA側の要件に依存します).

2砂が特殊な要求がある場合,通常は樹脂シートを直接開くことが推奨されます.

コンクリートのダイヤモンド頭開いた表面か耐磨性のある樹脂シート開いた表面である場合:樹脂の乾燥磨き刃は50メガネの乾燥磨き刃です.100 メッシュの乾燥磨き刃水磨が行われている場合:樹脂水磨は50の水磨,150の水磨,300の水磨ディスクです.

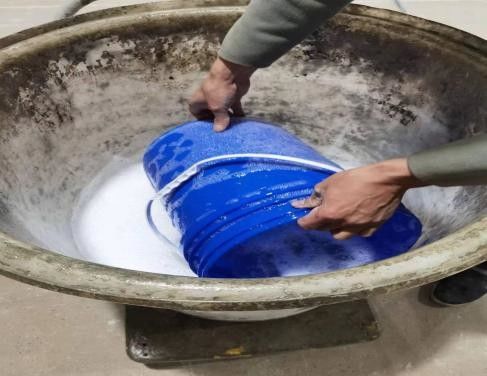

ステップ3 材料比

樹脂ベースの固化剤は水で1:2混合され (1バレルの材料+2バレルの水),直接清潔な水に添加され,よく混ぜることができます.

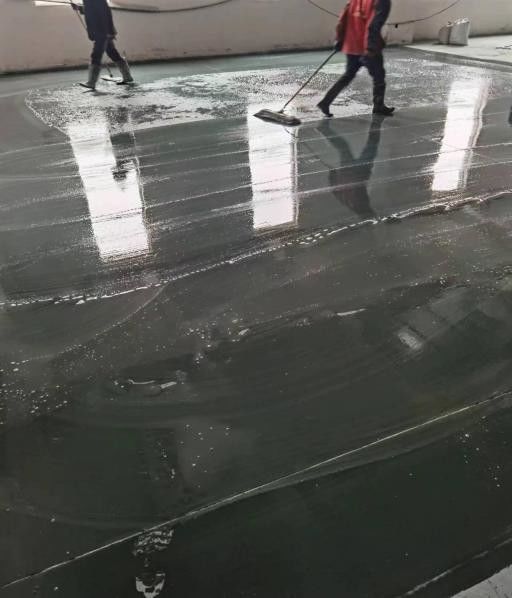

ステップ4 材料の浸透

地面が完全に乾いた後 適正な比例の材料を 地面に均等に広げます材料がコンクリートに浸透できるように,モップまたは水のスクレイパーで均等に材料を押しまた,この素材を塗る前に,素材が完全に吸収できるように,地面が完全に乾いていることを確認する必要があります.材料の浸泡時間は通常約1時間です(アルカリ性物質は時間とともに粘着性になり,最終的に地面上の物質残留物は太すぎるため),表面材料が小さすぎたり 部分的に欠けている場合最終的なグラウンドは色違いになり 最終的な効果に影響します).

ステップ 5 結晶化磨き (その後の乾燥磨き)

固化剤とコンクリートは地面に反応し,完全に乾燥すると,磨き機は地面を磨くために400メガネの樹脂乾燥磨きディスクに置き換えます.固化剤の結晶は,地表が完全に乾燥し,きれいに磨かれた後磨き過程で,均質な磨きに注意を払う必要があり,磨きを見逃さないでください.簡単に磨くことのできない角や他の位置は,手磨き機で磨くことができます.砂を磨いた後,粉塵押し機または灰押し機を使用して粉塵を拭きます.

ステップ6 プリポーリング

400 メッシュ乾燥磨きディスクが磨き清掃された後,直接 800 メッシュ樹脂磨きディスクまたは乾燥磨きNo.4パーツで磨き機を置き換え,地面を磨き,磨きや磨きに注意してください砂を磨いた後,マップで地面を掃除します.

ステップ7 最後に 細工

乾燥研磨板800 メッシュまたはNo.4 パーツが磨かれた後,研磨機は1500 メッシュまたはNo.美しい明るい地面の効果を達成するために地面の表面を磨くために4ピース砂を塗った後,工業用掃除機で地面を掃除します.
