粉砕灰除去 コンクリート安定剤 密封 コンクリート固化剤

コンクリートシール固化剤,粉砕灰除去剤,砂除去剤,床固化剤,床磨き剤

SV-L18 床硬化用硬化剤

(有機と無機シリコン複合樹脂タイプ)

I. 製品概要

SV-L18 有機無機シリコン複合樹脂固化剤は,シリケート,シリコン変形剤,樹脂,添加物から構成されたコンクリート透透性樹脂固化剤です.硬さやコンパクト性を向上させる耐磨性 耐老化性

II 適用範囲

軽度または中程度の耐磨性のある新旧コンクリートの表面硬化処理のための室内および室外に適しています. 例えば:倉庫,工場,店舗,ショッピングセンター,駐車場,サービスステーションと航空機修理ハンガー特殊な固化性能要件や規制のないコンクリートに使用されます.

III.製品上の利点

耐水性良好で,屋外では影響を受けません.固化速度は一般水性固化剤よりも速いです.

高輝きで長持ちする輝き 溶剤なし 無色 無臭 環境に優しい 環境汚染なし

V.技術指標

五製造規則と投与量

5.1 各階の建設消費量: 0.15~0.25リットル/平方,つまり4~7平方/リットル.上記データは理論的であり,填層表面孔隙,表面輪郭,その他の平準化や損失などに関する他の追加を含まない.

5.2 新しく注がれたコンクリート: ベース表面は透明な水から解放され,光採集処理に耐えられるほど密度が高い.

5.3 硬化/古いコンクリート:ベース表面は密集で,オープン・グレーンで,清潔で,凍り付かないもので,水面に水泥が浮かぶ不良物,透明な水,油,油脂,オリジナルのコーティング,すべての緩やかな結合粒子,表面の汚れから自由でなければならない.疑いがある場合,まず小さな領域でテストします..

5.4 ベース表面処理:

混凝土の床は,注入後7〜14日,またはセメントが完全に水分化した後で使用する必要があります.

新しい土地: 新しい床は,適当な砂磨機で表面に浮いているスローラ層から取り除く必要があります.

古い土地:古い地面を機械的に使用し,消耗品 (金属磨き頭など) を使用する必要があります.この製品を使用する前に,表面の塵や他のゆるく脆い物質は,砂磨機で完全に除去する必要があります..

5.5 施工条件と制限

(1) 環境温度は2°C~35°C;ベース表面湿度は5°C~35°C.

(2) 繰り返し 浸透 する: 塗布 する 前 に,土壌 は 乾燥 し て 清潔 に 保た れ て 材料 が よく 浸透 する よう に なる.

(3) 湿度:相対的な湿度は80%に達し,過剰な湿度は,乾燥速度と材料の浸透性能に影響します. Dew point Note that the temperature of the water vapor condensation base surface and the uncured ground must be at least 3°C above the dew point to reduce the risk of condensation and speckling formation on the finished ground.

5.6 製造プロセス

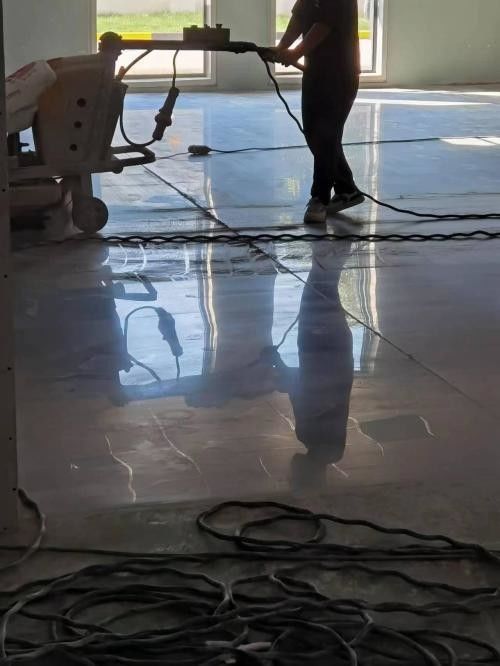

プレーンランド - 50 メッシュの水磨き機または乾燥磨き機 - 150 メッシュの水磨き機または乾燥磨き機 - 300 メッシュの水磨き機または乾燥磨き機 - 完全に乾燥した後, SV-L18 固化剤1を使用します:1 稀释 - 一晩中の材料 - 300 メッシュの乾燥磨き - 500 メッシュの乾燥磨き - 無. 4 乾燥磨き - No. 5 乾燥磨き - 上部磨き液 - 磨き.

5.7 予防措置

(1) 前面が平らな研磨刃は,乾燥研磨盤か水研磨盤かもしれない!

(2) 材料を積んだ後,乾燥した研磨後,研磨盤は乾燥した研磨刃である必要があります.

(3) 磨き液は不要で,ご自身の要求に応じて使用できます!

(4) SV-L18固化剤は1:1で水で使用することが推奨されます.水分が多すぎると樹脂含有量が減少し,最終効果に影響します.水分が少ないので,材料の濃度が大きい材料の廃棄物は深刻である.

VI. 貯蔵

25 kg/ドラム,プラスチックドラム; 5-30°Cで冷たい乾燥した環境で密閉して室内に保管し,保存期間は12ヶ月です. 凍結を防止し,屋外での日光にさらされないように注意してください.
